本文是"毁灭的岛群"第 1420 篇原创著述，作家：Behemoth。

全文共约 5600 字，配图 22 幅，阅读需要 15 分钟，2025 年 6 月 24 日首发。

本文收录于作家"behemoth"专辑，接待络续关心。

从引进起步

早在二战期间，日本就对红外制导技艺伸开了讨论，但在靡烂前只是进行了几次不奏凯的磨真金不怕火，不外在靡烂后昔日敌东谈主好意思国却给了他们在这一范畴"快速跟上"天下先进水平的契机。为了将日本打形成其在远东地区的迫切支点，好意思国不仅一手主导了日本的再行武装，并在野鲜战争爆发后加强了在日本的实战部署，同期放宽了对日本出口先进武器的落幕，新建造的日本自保队得以有契机掌抓包括 AIM-9B 型红外制导空对空导弹在内的一大都先进航空武器。

1961 年，日本谨防厅与好意思国方面敲定购买 AIM-9B 协议，协议内容包括购买 90 发导弹（其中包括 60 发实弹和 30 发磨真金不怕火弹）以过甚他配套辐照和编削开拓等。之后日本航空自保队在岐阜基地伸开了为其时日本航空自保队主战机型 F-86F 系列加装 AIM-9B 的磨真金不怕火，由于有好意思国方面的技艺维持，效果相配奏凯。之后当作 F-86F 和 F-104J/DJ 的主力空战武器，AIM-9B 在航空自保队投军时候长达 20 余年。

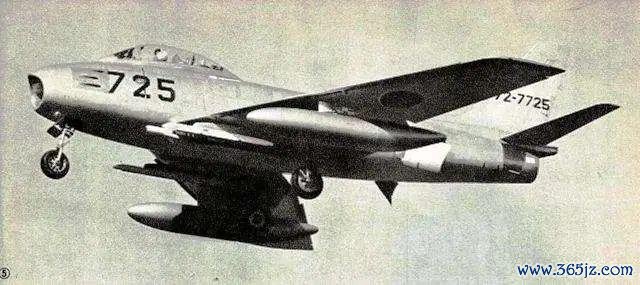

图 1. 一架挂载 AIM-9B 进行磨真金不怕火的日本航空自保队 F-86F-40 型战斗机

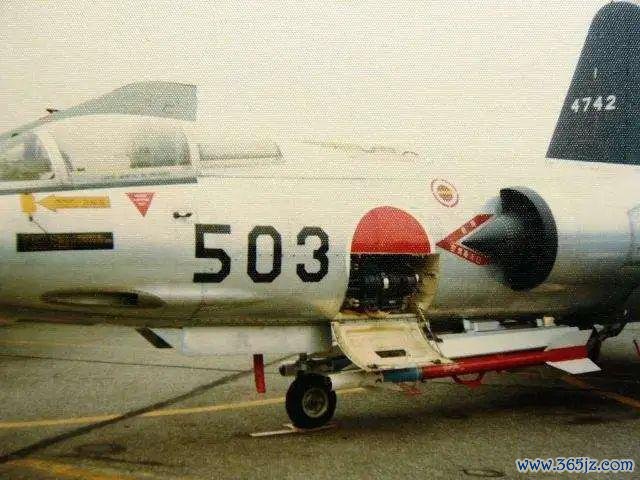

图 2. 1979 年，停放在日本航空自保队入间基地的一架 F-104J，机腹挂架上挂载一枚 AIM-9B

在对 AIM-9B 进行一段时候的使用后，日本航空自保队对该弹有了一定的意识，同期商量到 AIM-9B 行将停产，而引进新式号需要恭候好意思国原厂产能欣喜和好意思国政府批准，立时冷落由日本原土企业在国内分娩近似导弹。

开端的仿成品—— 69 式空对空导弹

从 1961 年起，三菱重工启动左证 AIM-9B 发展国产短距空对空导弹，研发代号为 AAM-1。由于其时 AIM-9B 的讨论技艺已不算业内顶尖，因此研发程度相配得手，从 1967 年 5 月到 1968 年 3 月代号为 XAAM-1 的磨真金不怕火弹就启动进行装机测试，测试奏凯后新弹于 1969 年当作航空自保队的制式武器摄取，并被持重定名为 69 式空对空导弹（日语称呼：69 式空対空誘導弾）。

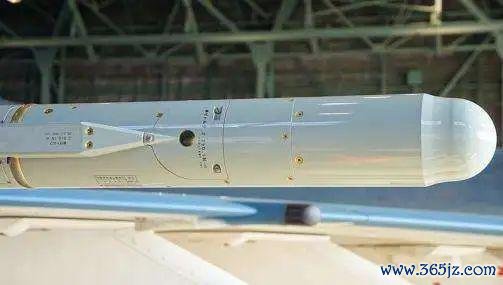

图 3. 用于测试的 XAAM-1 原型弹

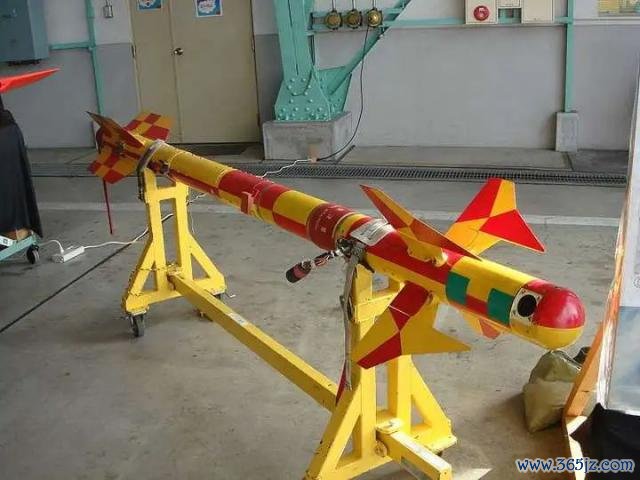

图 4. 一枚 AAM-1 实弹样品

从外在上看，该弹与 AIM-9B 险些如出一辙，弹体全长 2.5 米，直径 0.15 米，全重 80 千克，比较 AIM-9B 除了长度略短（AIM-9B 全长 2.82 米）分量略重（AIM-9B 全重 70.39 千克）之外险些如出一辙。

当作一种典型的第一代红外制导空对空导弹，AAM-1 摄取的红外诱掖头与 AIM-9B 基本一致，而这也体当今其性能上，该弹最大速率为 1.7 马赫，最大射程则为 5 千米。

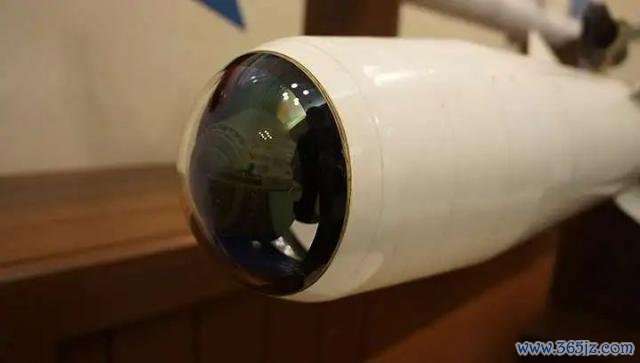

图 5. AAM-1 红外诱掖头特写

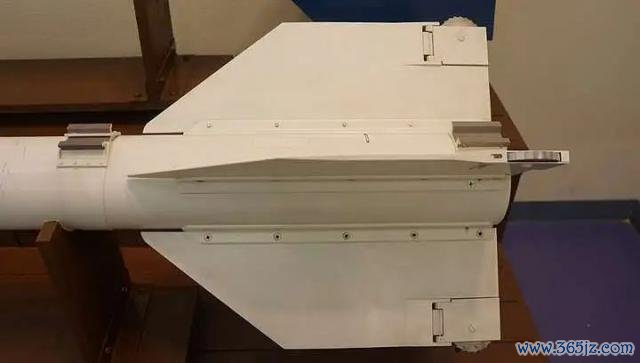

图 6. AAM-1 尾翼特写，其横滚自由陀螺舵设计险些全盘复制 AIM-9B

由于在出死后不久性能即告逾期，同期好意思国在连续分娩 AIM-9B 的同期又向日本出口了性能愈加先进的 AIM-9E 等型号，因此 AAM-1 的本色产量仅为约 300 发（一说为 330 发），同期装机使用界限也并不大。

"四分五裂"的 XAAM-2

在西方国度启动换装第二代喷气式战斗机后，日本航空自保队也紧跟时间潮水，于 1968 年采用好意思制 F-4E 系列战斗机当作其 F-86 系列的后继机型。由于其时好意思国空军采用了 AIM-4D "猎鹰"（Falcon）当作其配套的红外制导空对空导弹（AIM-9 系列最早由好意思国舟师主导研发），因此日本也成心引入其技艺后在本国开发出供 F-4EJ（F-4E 的日本版）使用的"次时间"（相干于 AAM-1 而言）空对空导弹。

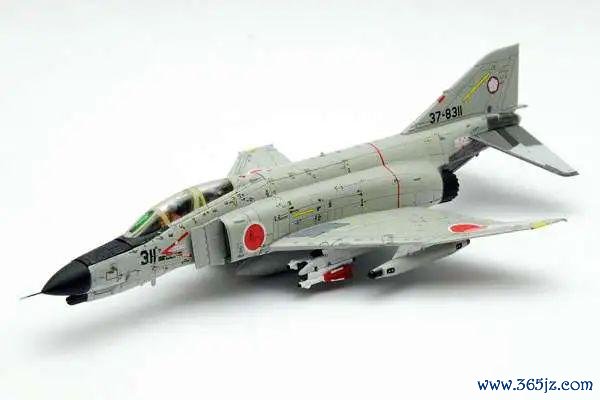

图 7. 挂载 AIM-4D 的日本航空自保队 F-4EJ 瞎想缩比例模子

代号为 XAAM-2 的新弹的研发始于 1970 年，由三菱重工与谨防厅技艺讨论本部协调鼓吹，因为在研发之初就制定了技艺水平全面跳动 AIM-4D 的方向，是以 XAAM-2 除了弹体造型与 AIM-4D 较为接近之外里面构造与 AIM-4D 存在较大不同。

图 8. 挂载在翼下剿袭测试的 XAAM-2 原型弹

由于 AIM-9B 在实战中暴透露诱掖头机灵度低、辐照离轴角小等弱势，因此 XAAM-2 的诱掖头被要求具有一定的全向挫折才调，即不错结束迎头挫折和侧向挫折，况兼通过摄取新式电子元器件以提高可靠性。同期由于引入了更巨大的固体发动机，因此其最大速率、最大过载等主见也较 AAM-1 有所提高。另外针对 AIM-4 系列在实战中暴透露的引信问题，XAAM-2 狡计装配新式近炸引信，并提高战斗部装药量以加强杀伤力。

从 1972 年 1 月启动，XAAM-2 的原型弹启动装机测试，磨真金不怕火效果令东谈主骄贵。关联词就在同期期好意思国启动向日本提供性能更先进的 AIM-9 系列改进型，XAAM-2 即使干预现役其性价比也无法与之比较，因此在 1975 年 8 月讨论测试责任落幕后悉数这个词技俩宣告下马。

异形锋刃—— AAM-3

在 70 年代中期，由于不同期代引进的 AIM-9 系列导弹出现了"数世同堂"的地方，给后勤等带来了不小辗转，加上以苏联为代表的社会主义阵营启动研发新一代红外制导空对空导弹，因此日本航空自保队决心以一种新式国产红外制导空对空导弹当作下一代主力，从而实足取代"响尾蛇"家眷。

针对下一代红外制导空对空导弹的一些基础讨论从 1974 年伸开，技俩总承包商依然是之前引诱参与 AAM-1 和 XAAM-2 技俩的三菱重工。到 1986 年代号为 AAM-3 的新弹技俩启动高速鼓吹。原型弹于 1989 年 8 月启动装机测试，到 1990 年晓谕研制奏凯，之后被持重定名为 90 式空对空导弹（日语称呼：90 式空対空誘導弾）。

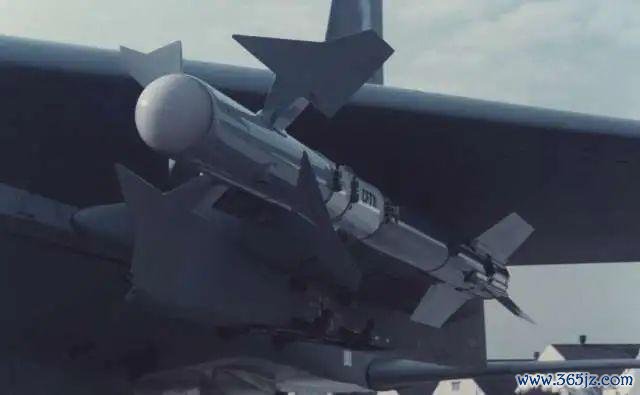

图 9. 被挂载在辐照导轨上的 AAM-3 原型弹，当作其最大特色的鸭式弹翼特征相配赫然

当作日本第一款"实足"自主研发的红外制导空对空导弹，AAM-3 在剿袭了一部分 AIM-9 系列的特色的同期也立异出了一些"日本特色"。该弹弹体全长 3.1 米，直径 0.127 米，弹翼翼展 0.64 米，弹重 91 千克，最大速率 2.5 马赫，最大射程 13 千米。当作其标识性特色之一，其切角鸭式弹翼造型奇异，这是为了结束高生动性而优化设计出的，而且本色测试效果证据这么的弹翼也绝非"形势货"，配合该弹先进的电动伺服舵机设计，不错结束对弹体航行姿态的精准限制和快速响应。天然，光靠出色的生动性能依然无法在实战中发扬威力，导弹的各大过错部件险些都来自于日本一线大厂。其中，诱掖头和主动激光近炸引信都由日本电气（NEC）研制，前者摄取红外线和紫外线双模探伤技艺，而且引入了先进的抗噪声回路，因此具有较强的抗侵犯才调，同期机灵度更强，能赋予导弹更大的辐照离轴角，合座达到了第二代红外诱掖头的先进水平。尔后者比较起传统的无线电近炸引信具有机灵度更高、抗侵犯性更强的上风，配合由小松制作所研制的 15 千克级预制破片弹头，足以对方向形成灵验杀伤。

左证三菱重工的宣传，AAM-3 的性能曾经实足超过了 AIM-9L，不外三菱重工在吸取 XAAM-2 的失败教诲后加强了对研发老本的限制。关联词由于订购数目等成分落幕，AAM-3 的单发价钱依然达到了 AIM-9L 的两倍（比较之下，由于有好意思军和友邦的巨额订单，AIM-9 系列分娩老本不错在大都量分娩之后被压低）。不外为了督察日本国内军工分娩的才调，日本航空自保队照旧批量采购了该弹当作制式武器，因而一度出现了该弹与 AIM-9 系列并存的地方。除了 F-15J/DJ 和 F-2 等级三代战斗机之外，一部分 F-4EJ 也在经过升级改进后具备了辐照该弹的才调。

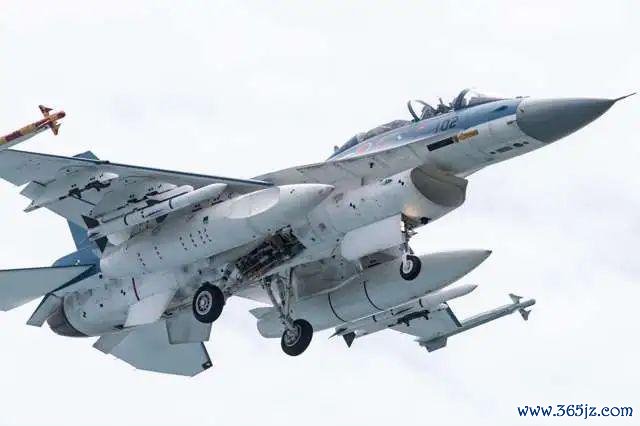

图 10. 航行中的一架日本航空自保队 F-2 型战斗机，翼尖挂载 2 枚 AAM-3

图 11. 诚然在悉数这个词投军期间 AAM-3 并莫得取得较大幅度的升级改进，不外一些使用寿命到期的弹体则被"废料诈欺"，图为使用 AAM-3 弹体改装的航空相机吊舱，主要用于导弹辐照磨真金不怕火时不雅测辐照姿态并纪录相应数据，弹头部分可见相机镜头窗口

平成之剑—— AAM-5

1985 年，苏联空军和防空军列装了新一代 R-73 系列红外制导空对空导弹，该型号不仅应用了推力矢量技艺，还能与一样刚刚投军的头盔对准镜进行互联从而结束大离轴角辐照，不仅性能大大超过以往型号，连其时西方国度装备的多样同类型武器也显得小巫见大巫。在感受到来自苏军航空兵的恐吓后，日本航空自保队发现尚未完成研制的 AAM-3 曾经无法与 R-73 相抗衡，因此在 1991 年仓猝上马了 AAM-3 的后继弹研发责任。

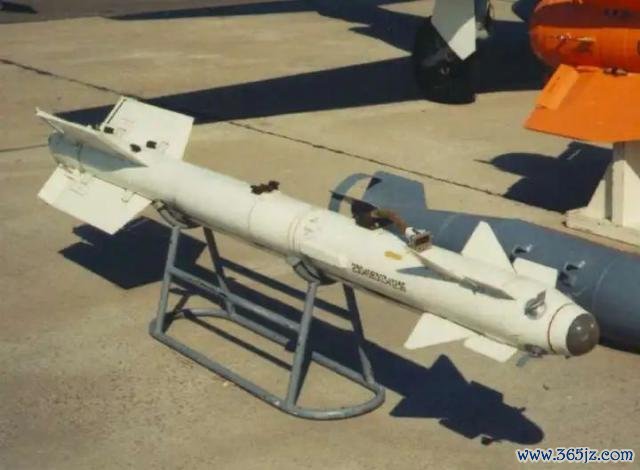

图 12. R-73 的出现促成了新一代日制红外制导空对空导弹的出身

新弹的总承包商依旧是三菱重工，为了确保性才调压 R-73，不仅有推力矢量技艺和大离轴角辐照"加身"，同期还加入了当作其时新一代红外制导空对空导弹的"标配"的红外成像技艺等。如斯的技艺堆砌的效果，导致悉数这个词导弹的研发程度相配简易（诚然也有苏联解体后列国放缓军工发展的成分），直到 2003 年 5 月，代号 XAAM-5（AAM-4 已在之前被赋予一款雷达制导空对空导弹）的原型弹才启动试射，到 2004 年 3 月测试完成，之后进入日本航空自保队投军，并被持重定名为 04 式空对空导弹（日语称呼：04 式空対空誘導弾）。

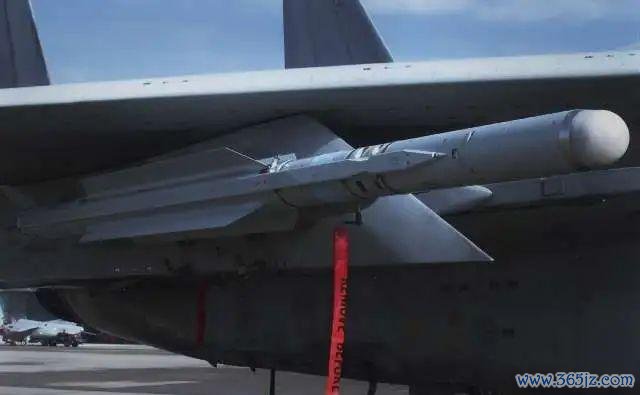

图 13. 挂载在一架 F-15J 翼下挂架上的 XAAM-5 原型弹

比较起前几代日制红外制导空对空导弹，AAM-5 在性能上有了险些"翻倍"的提高，弹体全长 3.105 米，翼展 0.44 米，弹体直径 0.13 米，弹体全重 95 千克，不外却得以结束 3 马赫的极速和 35 千米的最大射程，这么的主见以至曾经接近早期型号的半主动雷达制导空对空导弹。为了结束这么的射程，重要问题即是制导，为此 AAM-5 引入了惯性制导 + 提醒制导 + 结尾红外制导的复合制导技艺，不仅保证导弹在诱掖头责任之前不"跟丢"方向，同期在与头盔娇傲器（举例日本航空自保队引进的好意思制"协调头盔娇傲系统" JHMCS）交联后还能结束辐照后锁定（Lock-On After Launch，LOAL）。而为了结束更强的抗侵犯性，该弹摄取了由日本电气研制的新式诱掖头，不仅具有更大的视场，同期当作其中枢的红外焦平面阵传记感器能灵验识别方向红外成像并将其与其他闪光进行离别，从而"避过"红外侵犯弹等侵犯妙技。左证日本电气的说法，该弹的诱掖头足以忘形好意思制 AIM-9X 等西方新一代红外制导空对空导弹装备同类居品。

图 14. AAM-5 红外诱掖头舱段特写

为了最大限制发扬性能巨大的诱掖头的功能，AAM-5 还针对高生动性进行了优化，不仅摄取了大边条翼以提高大迎角挫折才调，同期尾部的矢量鼓吹系统能保证该弹在结尾生动时依然保持较强生动才调。再加上一样出自日本电气之手的激光近炸引信，足以确保对方向的杀伤。

图 15. AAM-5 尾部特写，可见其燃气舵叮嘱

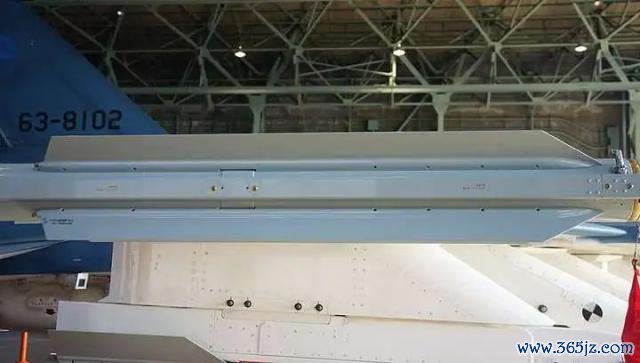

图 16. AAM-5 边条翼特写

由于 AAM-5 属于"新弹"，因此较"老"的 F-15J 系列必须经过升级才能灵验发扬其战斗力。而相对较"新"的 F-2 系列则具有较好的兼容性，从 2010 年起将其当作主力空对空导弹使用。一枚 AAM-5 的采购单价为 5500~6000 万日元，算得上是"金币弹"。

图 17. 摄取双联装挂架挂载两枚 AAM-5 的一架 F-15J

诚然 AAM-5 性能已属优异，但是在日本航空自保队逐渐迫害"专守谨防"，转而巨额采购空中加油机、大型预警机等机型并加大在东海以至垂纶岛隔邻上空"巡查航行"频率的局面下，其诱掖头冷却时候较短的问题逐渐裸露，同期在磨真金不怕火经过中也有航行员响应该弹在浓雾以至云层中航行时存在诱掖头拿获方向辗转的问题。针对以上两个主要问题，2010 年启动了 AAM-5B（日语：04 式空対空誘導弾 ( 改 ) ）技俩开发的评估，并于 2011 年通过编列预算持重进入工程研发阶段。2015 年 9 月原型弹启动进行实弹测试，到 2016 年 6 月完成，同庚持重装备日本航空自保队。

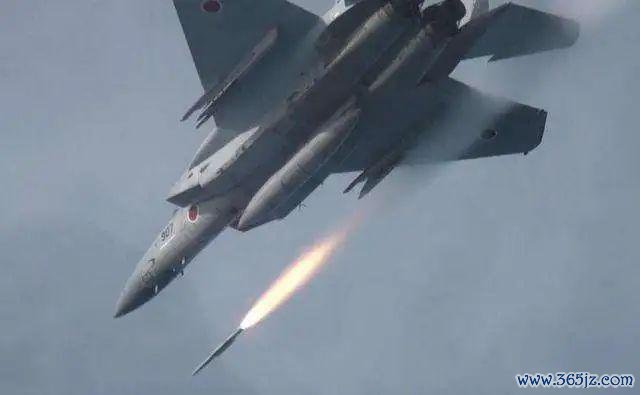

图 18. 磨真金不怕火中辐照 AAM-5B 的 F-15J 磨真金不怕火机

为了结束更长的诱掖头冷却时候，AAM-5B 弹体内加装了斯特林发动机驱动的制冷机，使得制冷才调大大增强，同期诱掖头升级为双波段传感器，提高了在复杂表象要求下的机灵度和抗侵犯才调，另外本来维持诱掖头的三节万向节也被改为双节。

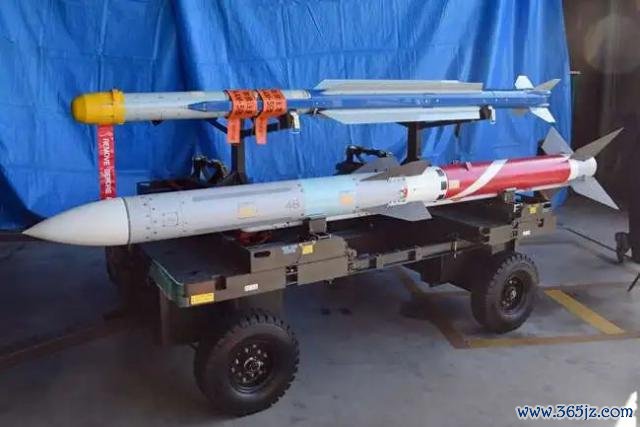

图 19. 在 2016 年日本航空自保队岐阜基地航空祭展示行径中排列出的一枚 AAM-5B（上）和一枚 AAM-4B（下）

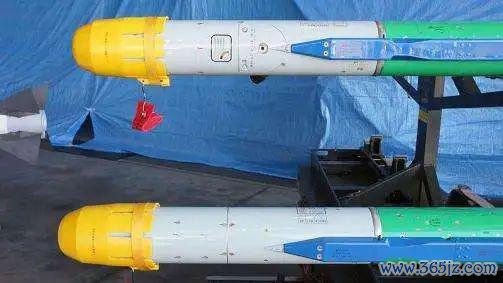

图 20. AAM-5 和 AAM-5B 的诱掖头对比特写图

按照日本航空自保队的狡计，AAM-5 系列将取代原有的多样"老式"红外制导空对空导弹，关联词在引进 F-35 当作新一代战斗机后当作其配套红外制导空对空导弹的 AIM-9X 的引入也就成为定局，由此一来 AAM-5 的地位就受到了冲击。诚然日本航空自保队曾经遐想将 AAM-5 系列加装在 F-35 上，但目下改装狡计并未结束。

迷雾中的"次世代"

2015 年后，跟着中国海空军的快速成长，一大都新锐武器干预现役，这让一直对"左近事态"心存休想的日本产生了"丧失技艺上风"的"慌张"，于是在引入 F-35 的同期也不休谋求取得更新式号的空对空导弹。

图 21. 与歼 -20 同期亮相的轰隆 -10

按照以往的套路，日本遴荐了径直采购 + 自行研制的"双管都下"策略，但这两条路都莫得通昔时本东谈主心中的"主观念"。诚然日本一直保持了与好意思国的"同盟讨论"，但近几年好意思国出于亚太政策和与韩国等国讨论的商量，在对日出口包括先进空对空导弹等在内的高性能航空刀兵方面一直存在"时紧时松"的问题，而且价钱也近乎"敲诈勒索"。举例，日本为曾向好意思国方面求购 AIM-9X Block II 型红外制导空对空导弹及讨论开拓，但一直无法取得满盈数目，最近的一次采购发生在 2023 年 12 月，其时好意思国国务院只是批准出口 44 枚，而此次军购在日本国表里政事不雅察家们看来曾经算是好意思国对岸田文雄当局密切配合好意思国民众政策（亚太、乌克兰等）的少量"赏赐"。而到了 2025 年 1 月，好意思国国务院又一次性批准日本采购包括 1200 枚 AIM-120D-3 和 AIM-120C-8 型型雷达制导空对空导弹及讨论开拓，诚然数目充足，但总价钱却高达 36.4 亿好意思元，雷神公司可谓"恰个饱"。

本着"东边不亮西边亮"的想路，日本又入辖下手与好意思国之异邦度进行协调，不外首先"落地生根"的却是型雷达制导空对空导弹。早在 2013 年 6 月的日英首默契谈中，两边就达成了所谓"谨防协调"的共鸣，之后到了 7 月又坚毅了所谓《日英谨防装备品及技艺飘浮协定》，在此框架下两边进一步明确了空对空导弹的协调细节，冷落以 AAM-4B 型雷达制导空对空导弹和"流星"（Meteor）型雷达制导空对空导弹为基础研发下一代中费力空对空导弹。左证两边接头，英国将与日分内享包括"流星"的冲压喷气式发动机等在内的鼓吹技艺，而日本也将拿出其引认为豪的诱掖头技艺，结束"强强联手"。

图 22. 日英协调研发新式空对空导弹技艺道路图

按照日本方面的遐想，新弹将在 2018 年伸开试制，并于 2021 年伸开试制，关联词协调在一启动便进展简易，2020 年爆发的新冠肺炎疫情又对两国经济予以"当头棒喝"，在这么的情况下，之前的狡计天然成了梦幻泡影。不外到了 2023 年 8 月 31 日，日本谨防省又在令和 6 年（2023 年）年度预算中追加了一笔 184 亿日元的经费，用于研发"下一代中距空对空导弹"（日语称呼：次期中距離空対空誘導弾），以用于 F-2 系列战斗机的后继机型。至于红外制导空对空导弹，就只可先让 AIM-9X 以至更"老"的型号"顶一顶"了。

连年来，日本谋求"平方国度化"的"接力"可谓有目共睹，在发展武备方面更是不遗余力。但脚下日本国内通胀不休，米价、电价等更是居高不下，在此情况下日本政府若是一味穷兵黩武，那就只关联词"再苦一苦匹夫，骂名首相担"了……
